     Un procédé ingénieux basé sur la réflexion des miroirs restaure le relief avec bien peu de moyens. Deux miroirs de même taille montés en pyramide (voir figure) réfléchissent chacun leur image. Les deux images se retrouvent virtuellement superposées dans le même plan. Il suffit de placer son nez au sommet des miroirs, le relief surgit immédiatement.

     Vous pouvez très bien réaliser ce montage simple:

Faîtes votre couple stéréoscopique de photos comme décrit à la page des anaglyphes Rouge/Cyan.

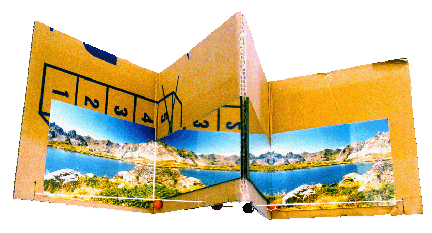

Construisez le 'W' avec du carton de manière à obtenir des angles a égaux et à ce que la longueur l soit légèrement supérieure à la longueur p des photos.

Disposez les miroirs au centre et les photos contre les côtés et observez le relief en plaçant votre nez à la jonction des miroirs.

N.B. : Plus les miroirs seront grands, plus la hauteur h sera grande et plus l'impression de relief sera grande.

Construisez vos propres images en relief

Légende:

Miroirs

Photo de gauche et ses rayons

Photo de droite et ses rayons

Double image virtuelle

Carton du support en W

Les miroirs W

Animation temporisée :
