Liste des composants (prix moins de 200 Frs)

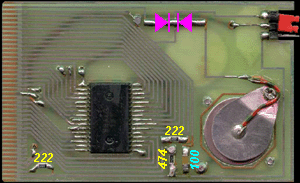

Désignation :	Quantité :
Circuit intégré 628128-CMS 128KB-Ram	1
Résistance 470kW (CMS)	1
Résistance 2,2kW (CMS)	2
Condensateur 100nF (CMS)	1
Diode 1N4148 (CMS)	2
Pile 3V CR2016	1
Interrupteur CMS ou cavalier	1

- Imprimez en haute résolution (laser de préférence) ce fichier PS sur feuille de calque.

- Réalisez le circuit imprimé sur support époxy.
- Effectuez les trous pour la pile, le switch, la puce RAM en prenant garde à ce que le rectangle de découpe (RAM) soit bien enlevé (pas de connexion entre les pistes qui arrivent à cette puce ! ).
- Percez les trous pour les ponts avec un foret de petit diamètre (Ø1mm).

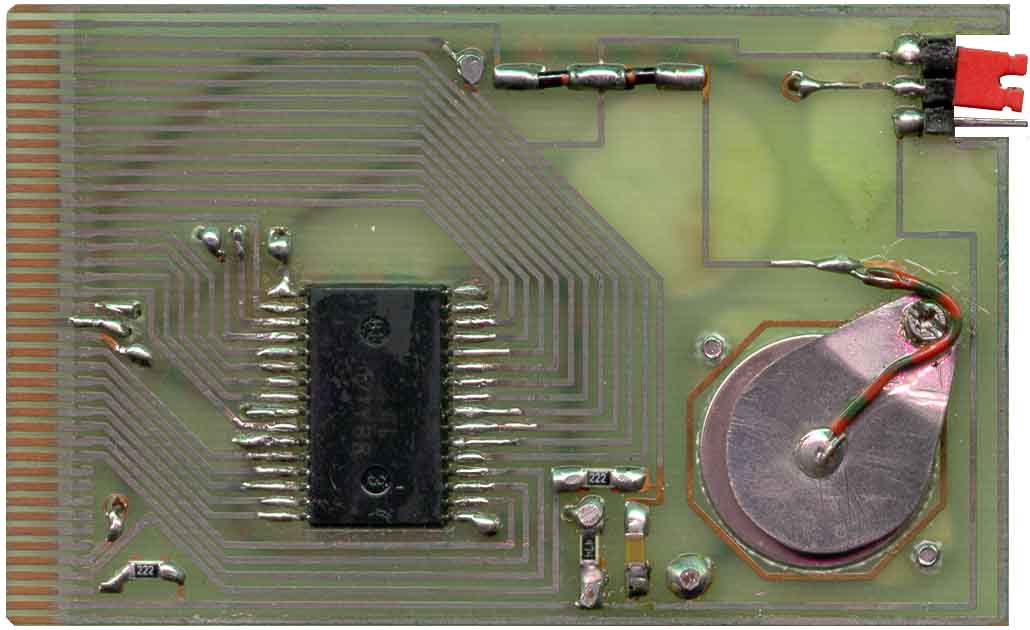

- Inventez une solution pour que la pile reste logée dans son trou et soit connectée. La meilleure solution parmi celles trouvées se révélait être le collage (araldyte) d’une plaque de ferraille dessous et une plaque fixée avec deux vis diamétralement opposées au dessus.

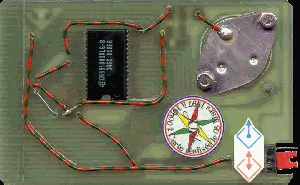

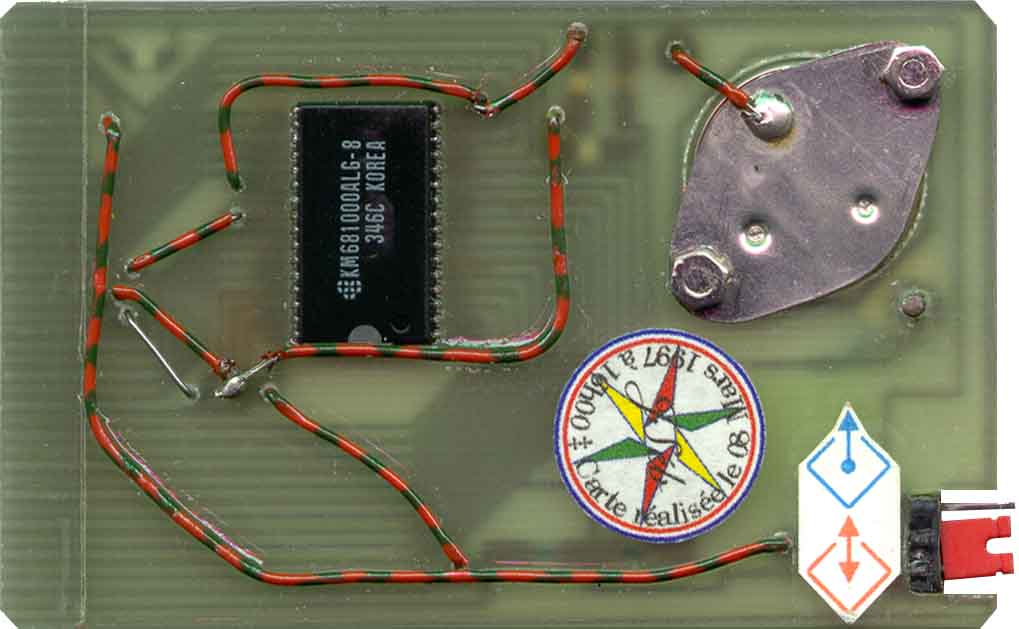

- Soudez les fils puis l’interrupteur puis les composants et enfin la puce (montée à l’envers, voir photo).
- Vérifier qu’aucune piste ne communique avec une autre par erreur.
- Un petit coup de produit antistatique serait le bienvenu.

- Faîtes un bisou à votre carte (blague).
- Reliez votre corps à une prise de terre (pas blague) lorsque vous enfichez la carte dans la HP pour éviter de transférer vos charges statiques destructrices. Mon ami et moi avons constaté que les 5 cartes fabriquées donnaient quelques Memory Clear au début. Mais elles sont toutes devenues fiables avec le temps. Pourquoi? C’est une bien bonne question.

Cette page est destinée aux possesseurs d'une calculatrice HP48 SX ou GX (qui seront de plus en plus rares).

Vous trouverez les quelques programmes que j'ai jugés intéressants parmi les 20 Mo compactés de mon répertoire HP48.

Néanmoins si vous cherchez quelque chose de particulier adressez moi un mail. Vu la quantité de progs que j'ai sur ma babasse je devrais bien trouver ce qu'il vous faut…

Enfin vous pourrez surtout réaliser un carte mémoire RAM de 128 Ko enfichable, que Renaud (mon ami) et moi avons réalisé en 5 exemplaires. Il faut dire qu'avec ma carte de 1Mo une carte de 128Ko fusionnée en SYSRAM ça va bien ensemble...
